Chapitre 11 : Réseaux.
🕐 Historique:
| Période | Événements Clés |
|---|---|
| Années 1960 |
|
| 1969 |
|
| Années 1970 |
|
| 1983 |
|
| Années 1990 |
|
| 1993 |
|
| Années 2000 |
|
| Années 2010 |
|
1. Adresse IP :
A copier dans le cahier.
Une adresse IP (avec IP pour Internet Protocol) est un numéro d'identification qui est attribué de façon permanente ou provisoire à chaque périphérique relié à un réseau informatique.
2. Adresse IPv4 :
Parmi les protocoles IP, il existe deux formats principalement utilisés actuellement : l'IPv4 et l'IPv6.
Parlons de l'IPv4 :
Sans rentrer dans le détail, l'IPv4 est composé de 4 nombres entiers entre 0 et 255.
3. Sous-réseau :
Dans une IPv4, une partie des nombres est liée à l'adresse du sous-réseau et une autre est liée à l'adresse de la machine dans ce sous réseau.
Pour connaitre les nombres liés à cela, nous avons besoin de connaitre le masque de sous réseau.
Imaginons une adresse IP 192.168.2.4 et que l'on doit indiquer que c'est les trois premiers nombres qui correspondent au sous-réseau:
- Soit on donne aussi le masque sous réseau qui est 255.255.255.0.
- Soit on donne l'adresse sous ce format : 192.168.2.4/24
4. Exemple:
Soit une adresse IP du type 192.168.1.10
- Si le masque de sous-réseau est 255.255.255.0, alors la partie du sous réseau est 192.168.1.0 et la partie machine est 0.0.0.10 .
- Si le masque de sous-réseau est 255.255.0.0, alors la partie du sous réseau est 192.168.0.0 et la partie machine est 0.0.1.10 .
5. Accès direct :
Un appareil informatique ne peut accéder directement uniquement à ce qui appartient à son sous-réseau.

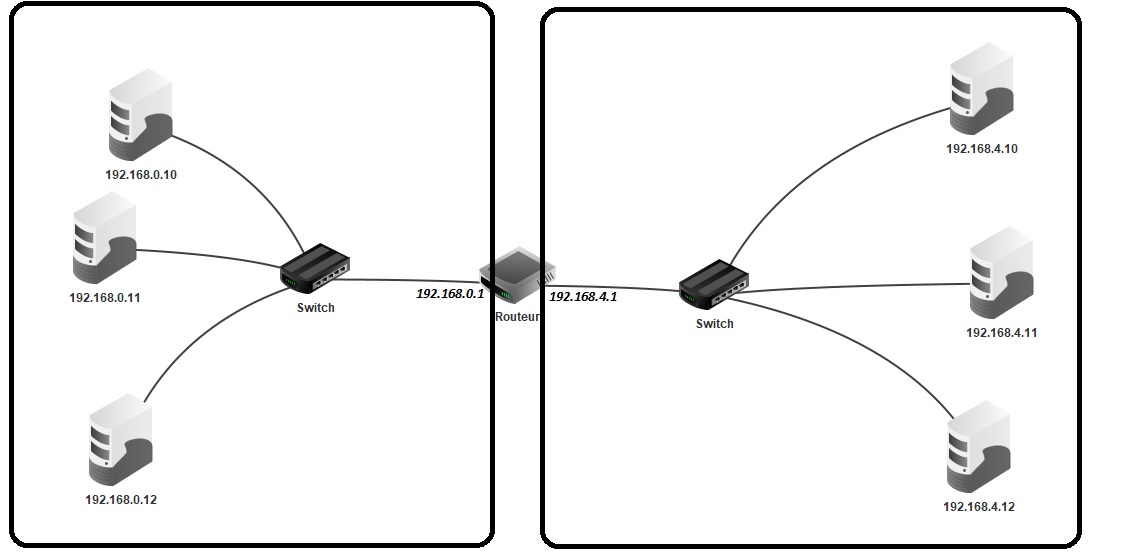

6. Exemple d'un réseau :
Dans cet exemple, l'ordinateur 192.168.0.10 veut communiquer avec 192.168.4.12.
En partant du principe que le masque sous-réseau est 255.255.255.0, 192.168.0.10 sait qu'il doit passer par la passerelle 192.168.0.1 pour accéder à un autre sous-réseau car il ne peut atteindre directement 192.168.4.12.
7. TCP:
Une fois le transport fait grâce à l'adresse IP, c'est le protocole TCP qui prend le relais pour la transmission des informations.
8. Protocole RIP
Les leçons et les exercices suivants sont extraits du sujet 0 de terminale NSI.
Le protocole RIP permet de construire les tables de routage des différents routeurs, en indiquant pour chaque routeur la distance, en nombre de sauts, qui le sépare d’un autre routeur.
9. Exercice
A faire dans le cahier.

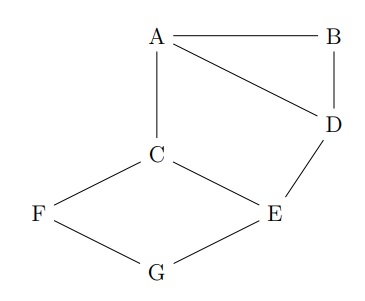

On considère le réseau ci-dessous :

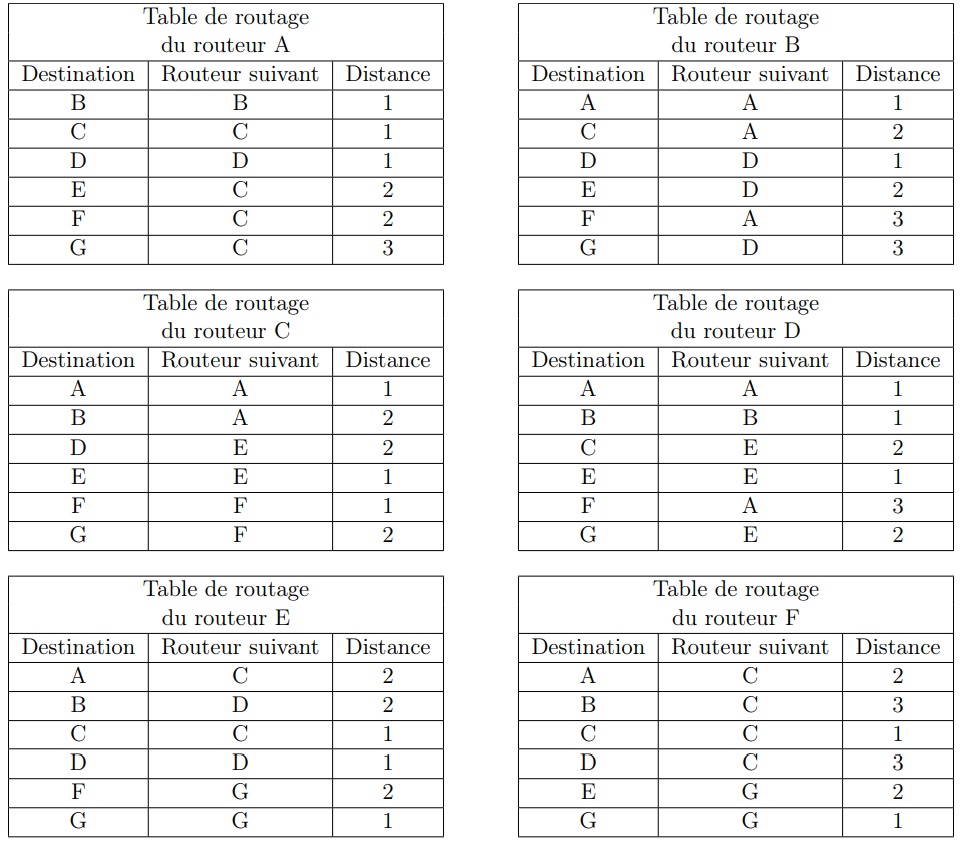

On considère maintenant les tables de routage suivante:
- Le routeur A doit transmettre un message au routeur G, en effectuant un nombre minimal de sauts. Déterminer le trajet parcouru.
- Déterminer une table de routage possible pour le routeur G obtenu à l’aide du protocole RIP.
- Le routeur C tombe en panne. Reconstruire la table de routage du routeur A en suivant le protocole RIP.
10. Protocole OSPF
Contrairement au protocole RIP, l’objectif n’est plus de minimiser le nombre de routeurs traversés par un paquet. La notion de distance utilisée dans le protocole OSPF est uniquement liée aux coûts des liaisons.
L’objectif est alors de minimiser la somme des coûts des liaisons traversées.
Le coût d'une liaison est donnée par la formule suivante :
$$ cout=\frac{10^8}{d} $$\(d\) est la bande passante en \(bits/s\) entre les deux routeurs.
11. Exercice :
A faire dans le cahier.

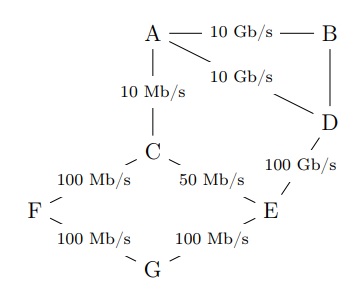

On considère le schéma suivant comportant les vitesses de connexion :
- Vérifier que le coût de la liaison entre les routeurs A et B est 0,01.
- La liaison entre le routeur B et D a un coût de 5. Quel est le débit de cette liaison ?
- Le routeur A doit transmettre un message au routeur G, en empruntant le chemin dont la somme des coûts sera la plus petite possible. Déterminer le chemin parcouru. On indiquera le raisonnement utilisé.
